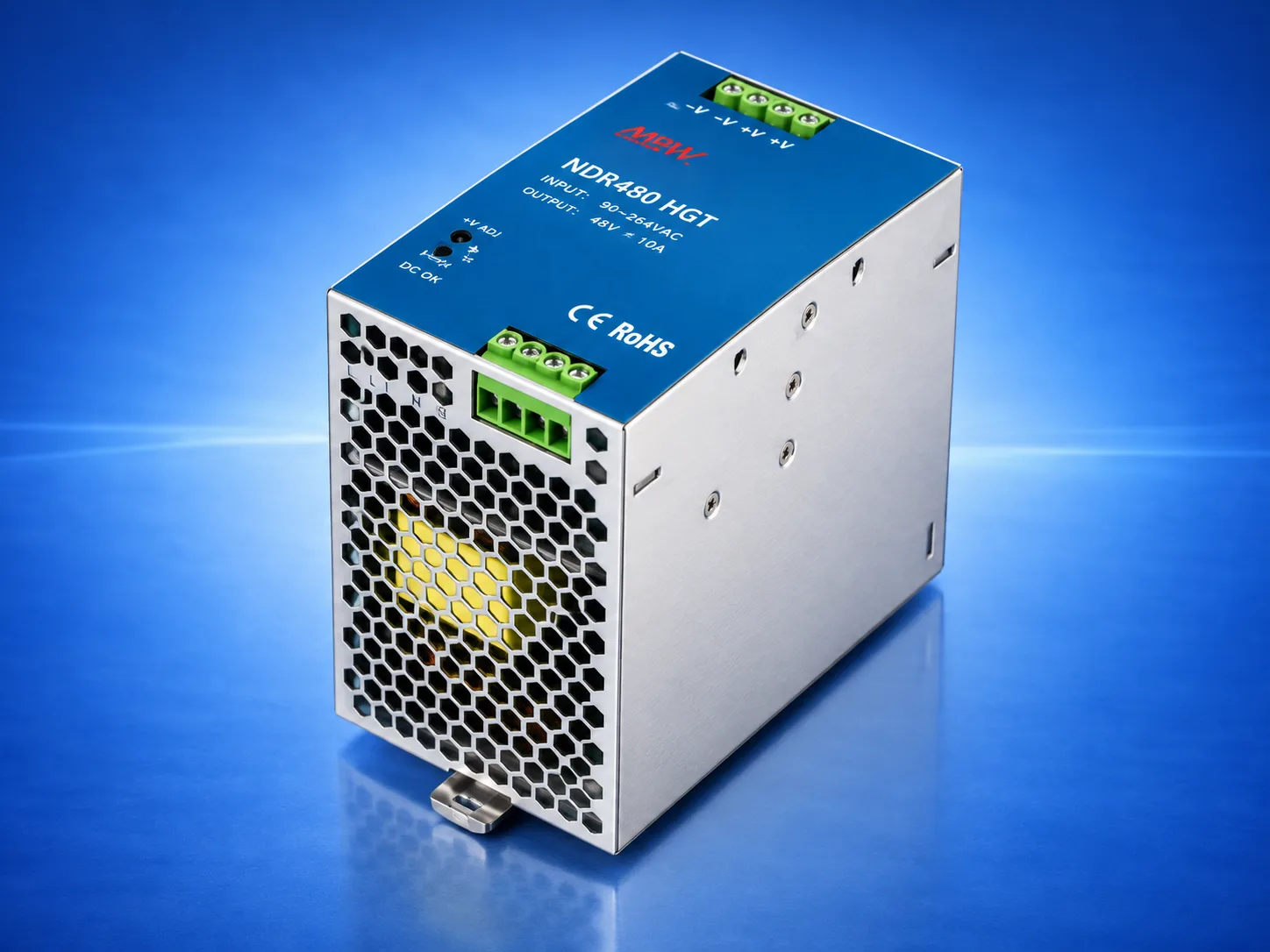

Alimentation industrielle rail DIN NDR-480 — 480 W
NDR-480 est une alimentation industrielle à sortie unique haute puissance conçue pour une installation sur rail DIN. Disponible en versions 24 V, 36 V et 48 V DC, elle délivre jusqu’à 480 W — et 486 W pour la version 36 V — afin d’alimenter des équipements réseau, systèmes PoE, automatismes et installations industrielles. Elle intègre des protections contre les courts-circuits, surcharges et surtensions, ainsi qu’un refroidissement par convection naturelle sans ventilateur. Son rendement peut atteindre 91 % selon la version, avec une alimentation AC sélectionnable adaptée aux installations professionnelles.
Points clés
Puissance élevée jusqu’à 480 W, adaptée aux équipements industriels et installations réseau à forte consommation.
Disponible en trois tensions de sortie : 24 V, 36 V et 48 V DC.
Rendement énergétique pouvant atteindre 91 %, limitant les pertes et l’échauffement.
Protections intégrées contre les courts-circuits, surcharges et surtensions.
Refroidissement par convection naturelle sans ventilateur, pour un fonctionnement silencieux et fiable.
Installation sur rail DIN TS-35/7.5 ou TS-35/15.
Prix & disponibilité
Contactez-nous pour connaître le prix
Demander le prix
Caractéristiques
55 caractéristiques
Spécifications techniques.
Type de produitAlimentation industrielle à sortie unique sur rail DIN
SérieNDR-480
ModèlesNDR-480-24 / NDR-480-36 / NDR-480-48
Puissance nominale NDR-480-24480 W
Puissance nominale NDR-480-36486 W
Puissance nominale NDR-480-48480 W
Tension de sortie NDR-480-2424 V DC
Tension de sortie NDR-480-3636 V DC
Tension de sortie NDR-480-4848 V DC
Courant nominal NDR-480-2420 A
Courant nominal NDR-480-3613,5 A
Courant nominal NDR-480-4810 A
Plage de courant NDR-480-240 à 20 A
Plage de courant NDR-480-360 à 13,5 A
Plage de courant NDR-480-480 à 10 A
Tolérance de tension±1 %
Ondulation et bruit200 mVp-p
Plage de réglage NDR-480-24-9 % à +10 %
Plage de réglage NDR-480-36±10 %
Plage de réglage NDR-480-48±10 %
Plage d’entrée AC90–130 V AC / 180–264 V AC, sélection par commutateur
Fréquence d’entrée47 à 63 Hz
Plage d’entrée DC254–373 V DC
Courant d’entrée9,5 A à 110 V AC / 5,5 A à 230 V AC
Rendement NDR-480-2489 %
Rendement NDR-480-3690 %
Rendement NDR-480-4891 %
Courant d’appel25 A à 110 V AC / 50 A à 220 V AC à froid
Courant de fuite< 1 mA à 240 V AC
Protection contre les courts-circuitsOui
Protection contre les surchargesOui
Seuil de protection surcharge110 % à 135 % de la puissance nominale
Mode de protection surchargeHiccup avec récupération automatique après suppression du défaut
Protection contre les surtensionsOui
Seuil surtension NDR-480-2430,8 à 33,8 V
Seuil surtension NDR-480-3644,8 à 47,8 V
Seuil surtension NDR-480-4856,8 à 62,5 V
RefroidissementConvection naturelle sans ventilateur
InstallationRail DIN TS-35/7.5 ou TS-35/15
Température de fonctionnement-10 °C à +60 °C
Humidité en fonctionnement20 % à 90 % RH
Température de stockage-20 °C à +85 °C
Humidité de stockage10 % à 95 % RH, sans condensation
Résistance aux vibrations10–500 Hz, 2G
Tension d’isolement entrée / sortie1,5 kV AC
Tension d’isolement entrée / terre1,5 kV AC
Tension d’isolement sortie / terre0,5 kV AC
Résistance d’isolement> 100 MΩ à 500 V DC
Norme de sécurité indiquéeUL1012
Norme EMC indiquéeEN55022 Classe A
Dimensions85,5 × 125,2 × 128,5 mm
Fréquence de commutation indiquée65 kHz
Bornier entrée TB1Terre FG / AC-N ou DC- / AC-L ou DC+
Bornier sortie TB22 × -V / 2 × +V
Test de chargeBurn-in 100 % pleine charge
