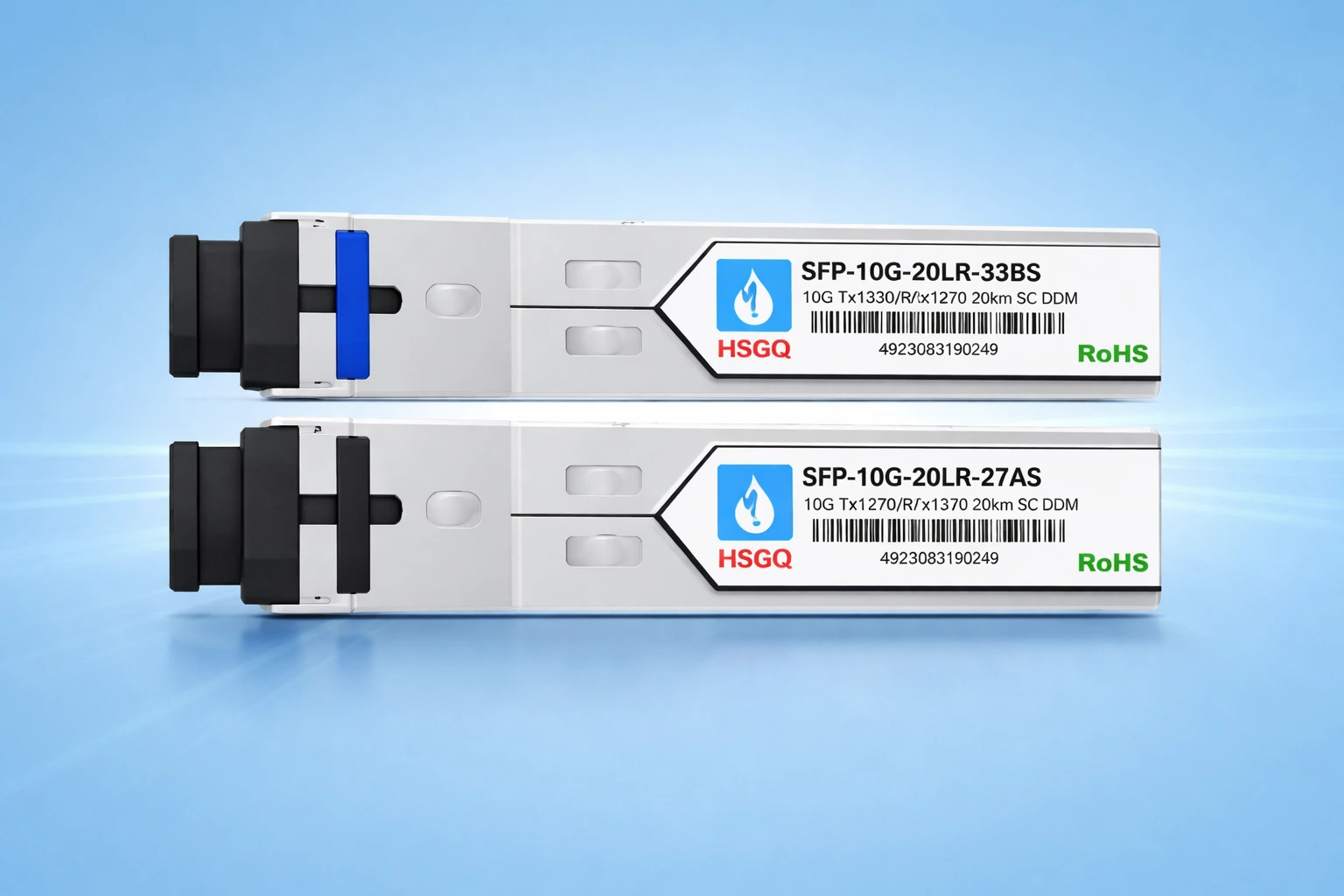

Module SFP+ 10G BiDi LR HSGQ — 20 km
Le HSGQ SFP+ 10G BiDi LR 20 km est un module transceiver optique haute vitesse conçu pour transmettre des données à 10,3125 Gbit/s sur une fibre optique monomode. Grâce à la technologie BiDi, l’émission et la réception peuvent s’effectuer sur une seule fibre à l’aide d’un couple de longueurs d’onde 1270 nm / 1330 nm. Conforme au standard IEEE 802.3ae 10GBASE-LR et à la spécification électrique SFF-8431, il permet des liaisons jusqu’à 20 km. Il intègre également une fonction de diagnostic numérique compatible SFF-8472 pour surveiller les principaux paramètres optiques et électriques du module.
Points clés
Débit haute vitesse de 10,3125 Gbit/s.
Portée jusqu’à 20 km sur fibre monomode.
Technologie BiDi permettant d’utiliser une seule fibre pour l’émission et la réception.
Conforme au standard IEEE 802.3ae 10GBASE-LR.
Fonction de diagnostic numérique DDM/DMI conforme à SFF-8472.
Version industrielle utilisable de -40 °C à +85 °C.
Prix & disponibilité
Contactez-nous pour connaître le prix
Demander le prix
Caractéristiques
49 caractéristiques
Spécifications techniques.
Type de produitModule transceiver SFP+ BiDi monomode
Débit nominal10,3125 Gbit/s
Standard EthernetIEEE 802.3ae 10GBASE-LR
Interface électriqueSFF-8431
Interface de diagnosticSFF-8472
Type de fibreMonomode
Technologie optiqueBiDi
Distance maximale20 km
Longueurs d’onde1270 nm / 1330 nm
Type d’émetteurLaser DFB
Type de récepteurPhotodétecteur PIN
Connecteur version SFP+-10G-20LR-27AS / 33BSSC
Connecteur version SFP+-10G-20LR-27A / 33BLC
Puissance optique d’émission minimale-4 dBm
Puissance optique d’émission maximale2 dBm
Rapport de suppression des modes latéraux≥ 30 dB
Rapport d’extinction≥ 3,5 dB
Puissance moyenne émetteur désactivé≤ -30 dBm
Sensibilité du récepteur-14 dBm
Surcharge maximale du récepteur0,5 dBm
Réflectance maximale du récepteur-12 dB
Puissance maximale admissible du récepteur6 dBm
Tolérance minimale de perte de retour optique12 dB
LOS Assert-30 dBm
LOS Deassert-12 dBm
Hystérésis LOS minimale0,5 dB
Fonction DDM/DMIOui
Surveillance températureOui
Surveillance puissance TXOui
Surveillance puissance RXOui
Surveillance tension alimentationOui
Surveillance courant de polarisationOui
Tension d’alimentation nominale3,3 V
Plage d’alimentation recommandée3,135 à 3,465 V
Courant d’alimentation maximal350 mA
Consommation typique800 mW
Consommation maximale1000 mW
Température de stockage-40 °C à +85 °C
Température de fonctionnement version commerciale0 °C à +70 °C
Température de fonctionnement version industrielle-40 °C à +85 °C
Humidité relative5 % à 95 %
Impédance différentielle100 Ω
TX DisablePris en charge
TX FaultPris en charge
RX Loss of SignalPris en charge
Interface de gestion2 fils
Classe laserClasse 1
Protection ESD2 kV sur les broches électriques
Conformité environnementaleRoHS
