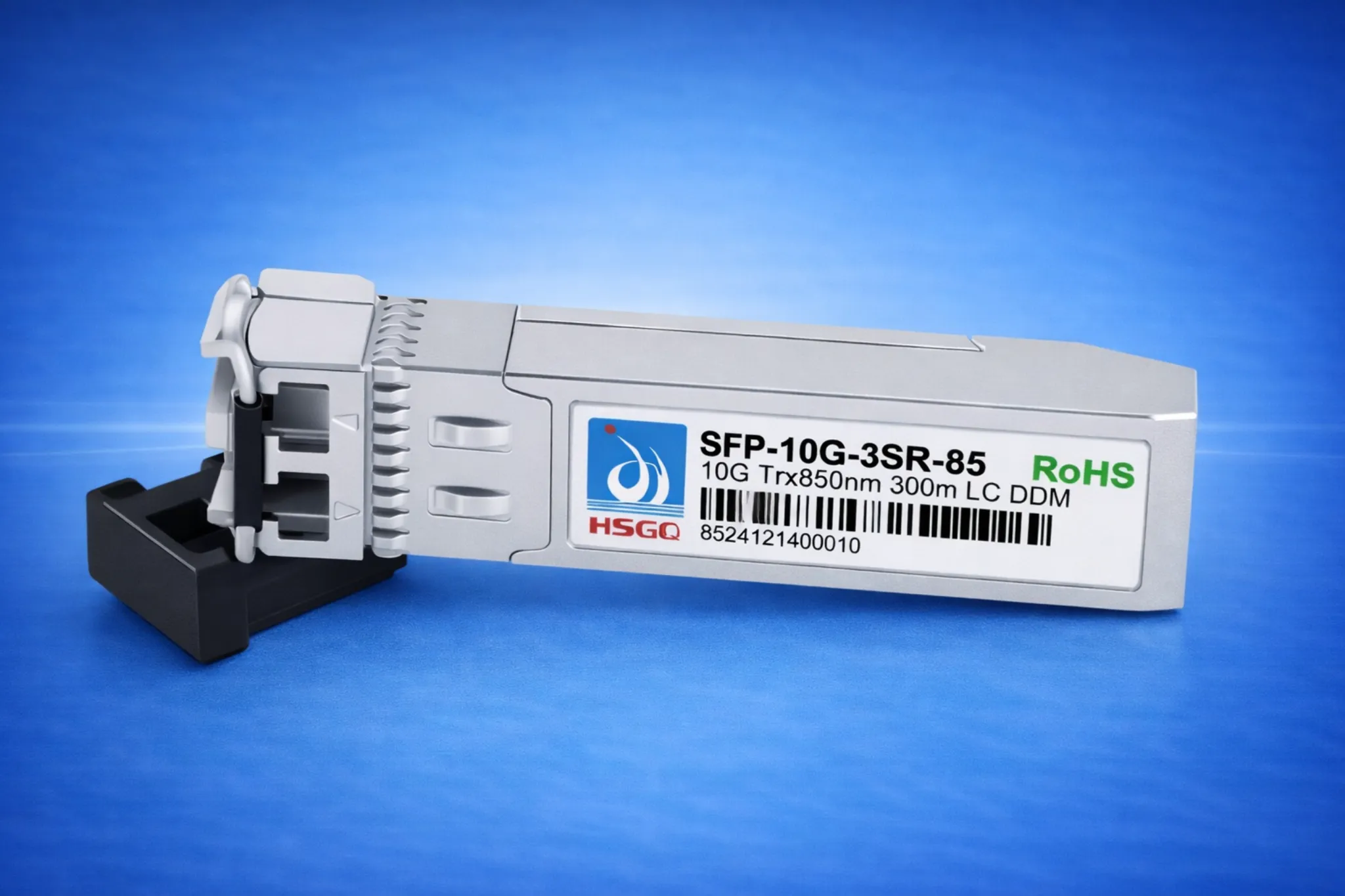

Module SFP+ 10G SR 850 nm HSGQ — jusqu’à 300 m
Le HSGQ-SFP-10G-3SR-85 est un module transceiver optique SFP+ 10 Gigabit destiné aux liaisons haut débit sur fibre multimode. Il utilise un laser VCSEL 850 nm et un photodétecteur PIN pour assurer la transmission et la réception de données à 10,3125 Gbit/s. Conforme au standard IEEE 802.3ae 10GBASE-SR, il permet d’établir des liaisons jusqu’à 300 mètres selon les caractéristiques de la fibre multimode utilisée. Il intègre également une fonction de diagnostic numérique DDMI pour surveiller les principaux paramètres de fonctionnement du module.
Points clés
Débit haute performance de 10,3125 Gbit/s, adapté aux réseaux 10 Gigabit Ethernet.
Conforme au standard IEEE 802.3ae 10GBASE-SR et à l’interface électrique SFF-8431.
Transmission sur fibre multimode jusqu’à 300 m, selon le type et la bande passante de la fibre.
Technologie optique VCSEL 850 nm avec photodétecteur PIN.
Fonction DDMI/DDM permettant de surveiller la température, la tension, les puissances optiques TX/RX et le courant de polarisation.
Versions disponibles pour fonctionner jusqu’à -40 °C à +85 °C, adaptées aux environnements industriels.
Prix & disponibilité
Contactez-nous pour connaître le prix
Demander le prix
Caractéristiques
48 caractéristiques
Spécifications techniques.
Type de produitModule transceiver optique SFP+
RéférenceHSGQ-SFP-10G-3SR-85
Standard EthernetIEEE 802.3ae 10GBASE-SR
Interface électriqueSFF-8431
Débit de données10,3125 Gbit/s
Type de fibreFibre multimode
Longueur d’onde centrale850 nm
Plage de longueur d’onde840 à 860 nm
Type d’émetteurLaser VCSEL
Type de récepteurPhotodétecteur PIN
Distance maximale annoncéeJusqu’à 300 m
Distance sur fibre 50 µm, 160 MHz·km2 à 26 m
Distance sur fibre 50 µm, 200 MHz·km2 à 33 m
Distance sur fibre 50 µm, 400 MHz·km2 à 66 m
Distance sur fibre 50 µm, 500 MHz·km2 à 82 m
Distance sur fibre 50 µm, 2000 MHz·km2 à 300 m
Puissance optique moyenne d’émission-6,5 à -1 dBm
Rapport d’extinction minimal3,5 dB
Sensibilité du récepteurJusqu’à -11,1 dBm
Sensibilité OMAJusqu’à -7,5 dBm
Surcharge du récepteur-1 dBm
Réflectance du récepteur-12 dB
Fonction diagnostic numériqueDDMI / DDM
Surveillance températureOui
Surveillance puissance TXOui
Surveillance puissance RXOui
Surveillance tension d’alimentationOui
Surveillance courant de polarisationOui
Erreur surveillance température±3 °C
Erreur surveillance puissance TX±3 dB
Erreur surveillance puissance RX±3 dB
Tension d’alimentation nominale3,3 V
Plage d’alimentation recommandée3,135 à 3,465 V
Consommation électrique typique600 mW
Consommation électrique maximale800 mW
Impédance différentielle100 Ω
TX DisablePris en charge
TX FaultPris en charge
Loss of Signal (LOS)Pris en charge
Température de stockage-40 °C à +85 °C
Température de fonctionnement standard0 °C à +70 °C
Température de fonctionnement étendue-20 °C à +85 °C
Température de fonctionnement industrielle-40 °C à +85 °C
Humidité relative5 % à 95 %
Conformité diagnosticSFF-8472 DDMI
Conformité environnementaleRoHS
BlindageBoîtier entièrement métallique à faible EMI
Applications10 Gigabit Ethernet, SAN, interconnexions de clusters, liaisons inter-racks, 8G Fibre Channel
