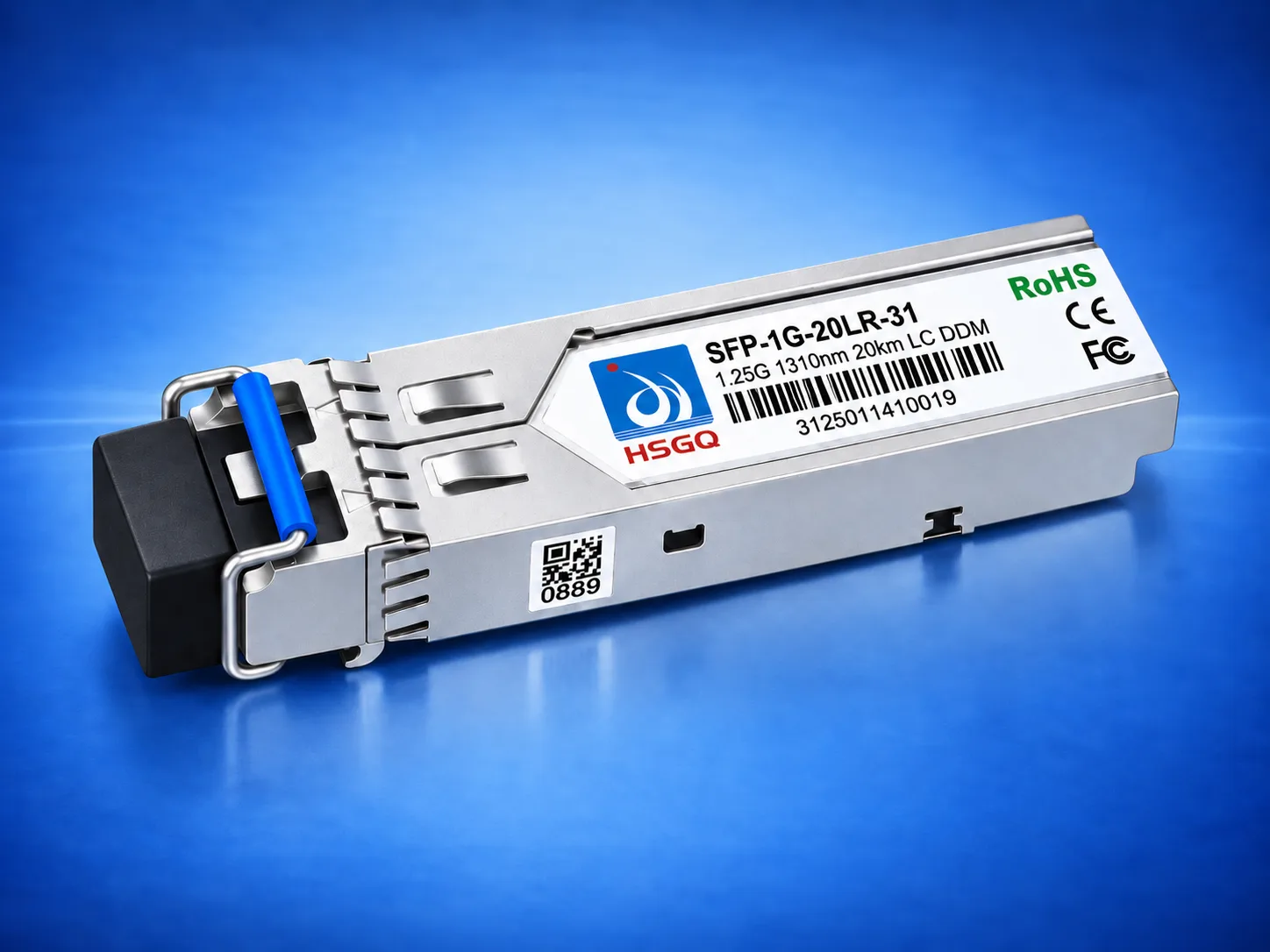

Module SFP 1G Dual HSGQ 1310 nm — 20 km
Le HSGQ SFP-1G-20LR-31 est un module transceiver optique SFP Gigabit conçu pour les transmissions longue distance sur fibre monomode. Il offre un débit de 1,25 Gbit/s et permet d’établir des liaisons pouvant atteindre 20 km, avec une longueur d’onde nominale de 1310 nm. Il associe un émetteur laser DFB à un récepteur PIN, avec une interface optique LC. Le module intègre également la fonction de diagnostic numérique DDMI/DDM, permettant de superviser différents paramètres électriques et optiques pendant son fonctionnement.
Points clés
Débit de 1,25 Gbit/s, adapté aux infrastructures Gigabit Ethernet.
Portée jusqu’à 20 km pour les liaisons fibre longue distance.
Technologie optique 1310 nm avec laser DFB et récepteur PIN.
Interface optique LC, compacte et adaptée aux équipements réseau SFP.
Fonction DDMI/DDM pour la surveillance des principaux paramètres du module.
Versions adaptées jusqu’à -40 °C à +85 °C pour les environnements industriels.
Prix & disponibilité
Contactez-nous pour connaître le prix
Demander le prix
Caractéristiques
43 caractéristiques
Spécifications techniques.
Type de produitModule transceiver optique SFP
RéférenceSFP-1G-20LR-31
FormatSFP
Débit de données1,25 Gbit/s
Débit nominal1250 Mbps
Distance de transmissionJusqu’à 20 km
Type de fibreFibre monomode
Longueur d’onde nominale1310 nm
Plage de longueur d’onde émetteur1261 à 1360 nm
Type d’émetteurLaser DFB
Type de récepteurPIN
Interface optiqueLC
Sensibilité de réception du SFP-1G-20LR-31≤ -32 dBm
Puissance optique moyenne d’émission-9,5 à -3 dBm
Rapport de suppression des modes latéraux≥ 30 dB
Rapport d’extinction≥ 9 dB
Temps de montée / descente optique≤ 0,26 ns
Saturation du récepteur-3 dBm
LOS Assert-36 dBm
LOS De-Assert≤ -26 dBm
Hystérésis LOS0,5 à 5 dB
Fonction diagnostic numériqueDDMI / DDM
Surveillance températureOui
Surveillance tension d’alimentationOui
Surveillance courant de polarisationOui
Surveillance puissance TXOui
Surveillance puissance RXOui
Tension d’alimentation nominale3,3 V
Plage d’alimentation recommandée3,1 à 3,5 V
Courant d’alimentation maximal300 mA
Impédance différentielle d’entrée100 Ω typique
TX DisablePris en charge
TX FaultPris en charge
Loss of Signal (LOS)Pris en charge
Interface de gestionInterface série 2 fils
Conformité SFPSFP MSA
Standard diagnosticSFF-8472
Standard optique indiquéITU-T G.957
BoîtierMétallique à faible EMI
Température de stockage-40 °C à +85 °C
Température de fonctionnement standard0 °C à +70 °C
Température de fonctionnement étendue-20 °C à +85 °C
Température de fonctionnement industrielle-40 °C à +85 °C
